- Заказчик в первую очередь хотел проводить международные симпозиумы и видеоконференции на самом современном уровне: с использованием интерактивных средств и прямыми видеотрансляциями непосредственно из операционных.
- Помимо этого в конференц-зале планировалось организовывать обучение персонала больницы, а также проводить собрания коллектива и концерты.
В системной интеграции наука, искусство и ремесло перемешиваются в разных, иногда непредсказуемых пропорциях. В проектах используется стандартная техника, но, тем не менее, каждая инсталляция — особенная, отличающаяся от других. Таким стал и конференц-зал ГКБ им. Буянова: исходно типовой проект со множеством нюансов, делающих его уникальным.
Проект стал победителем 7-й ежегодной премии PROINTEGRATION AWARDS 2016 в номинации «Лучшее решение для государственного сектора».
|
|
|

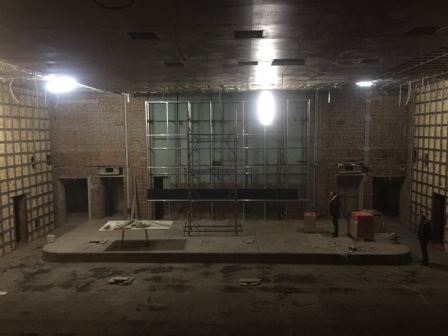

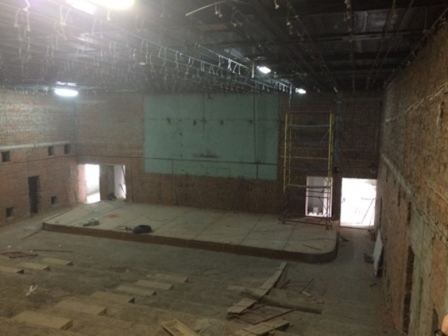

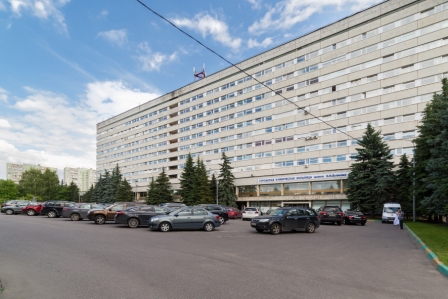

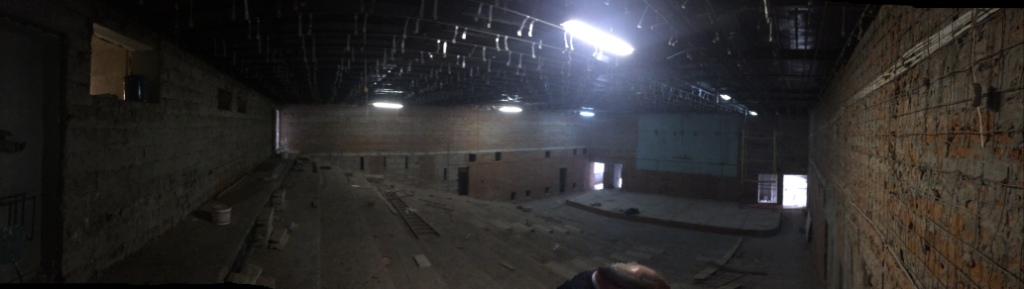

Больница построена более 30 лет назад, за это время стоявшее мультимедийное оборудование безнадёжно устарело и было демонтировано. Таким образом, начинать пришлось в абсолютно пустом помещении без коммуникаций и отделки. Для неподготовленного человека это выглядит жутковато, но для интегратора возможность войти в проект ещё на этапе строительства — несомненный плюс.
Регулярное проведение обучающих мероприятий, в том числе лекций, подразумевало, что в помещении должно быть светло. Заказчик изначально хотел классического инженерного подхода к проектированию зала. В соответствии с ним, отображение визуальной информации на экране потребовало бы очень мощного и как следствие весьма дорогого проектора. Специалистам ГК DIGIS удалось убедить заказчика выбрать альтернативный вариант — не уступающий в технической эффективности, при этом существенно более экономичный.

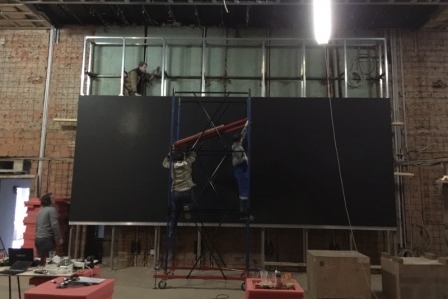

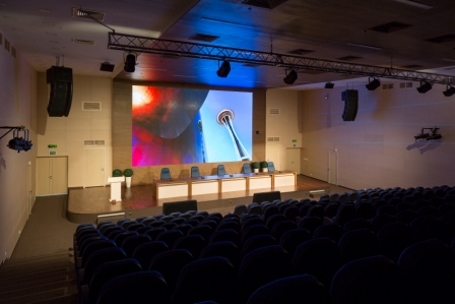

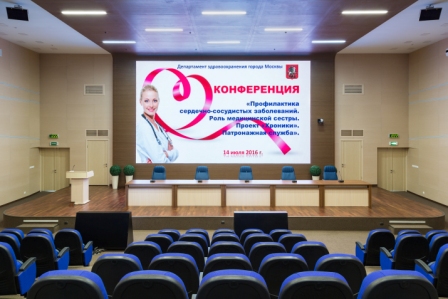

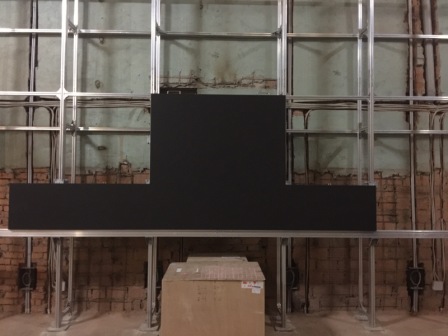

В зале был смонтирован светодиодный экран Unilumen, состоящий из 135 отдельных модулей. Это позволило получить яркую картинку в разрешении FullHD даже при полном освещении. Стоимость этого решения оказалась меньше, чем у варианта с мощным проектором, а эксплуатационные расходы заказчика — значительно ниже, поскольку необходимость менять лампы в проекторе каждые 2 000 часов просто не возникнет.
|
|
|
|
|
|

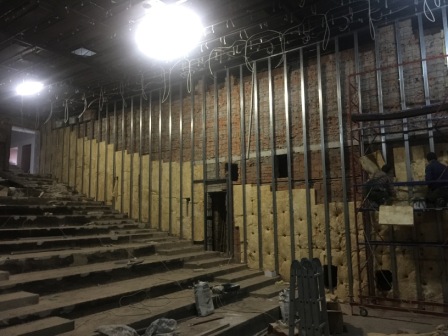

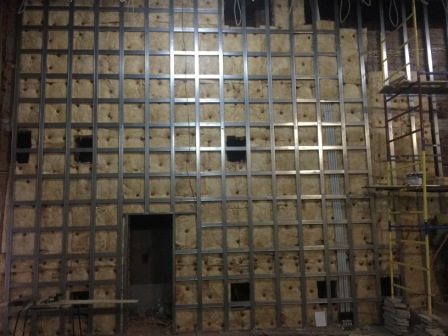

Отдельно стоит сказать о звуке. Зал оказался акустически очень сложным. После проведённых замеров потребовался акустический расчёт помещения, а также подбор отделочных материалов.
|
|
|
|
|
|

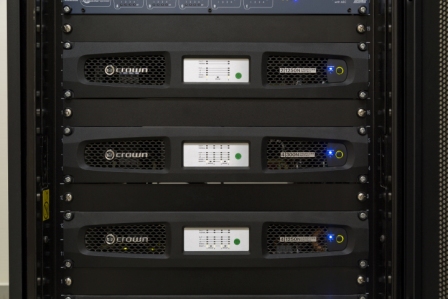

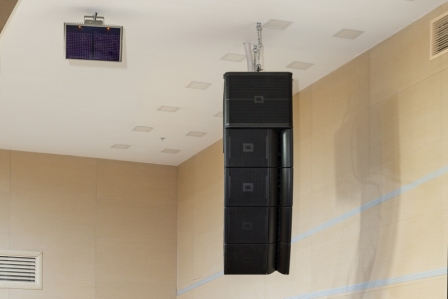

Поскольку заказчик хотел проводить концерты, требования к звуковому оборудованию оказались выше, чем у обычных конференц-залов. Потребовалась отдельная концертная подсистема ALLEN & HEATH из цифрового микшера, а также интерфейса. Её было необходимо «подружить» с аппаратурой корпорации Harman: акустикой JBL, звукоусилением Crown и аудиоматрицами BSS. Задача оказалась не из простых, но с ней мы справились.
|
|
|
|

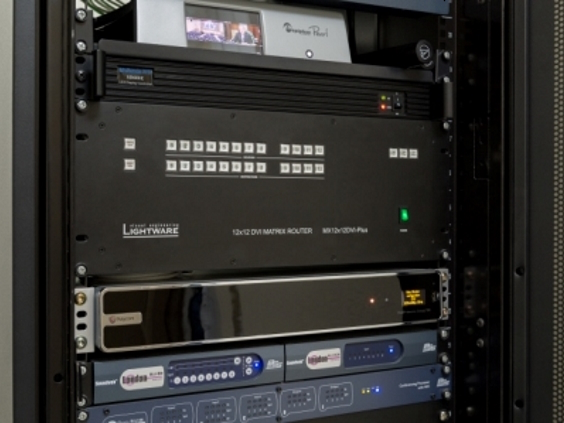

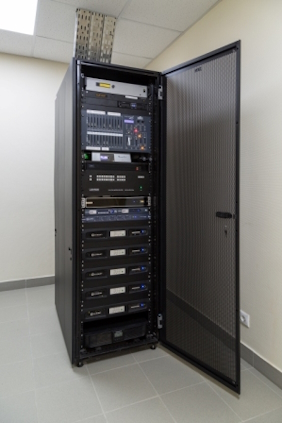

Коммутация видеоисточников была возложена на технику Lightware: приёмопередатчики сигналов по витой паре и матричный коммутатор 12х12.
|
|
|
При этом нам приходилось постоянно держать в уме главную задачу заказчика — проведение конференций и симпозиумов. Рабочие места делегатов на сцене предполагались мобильными (периодически сцену нужно освобождать для концертов), поэтому для удобства участников были сделаны выкатные дублирующие мониторы со встроенными акустическими системами в специально разработанных антивандальных корпусах.

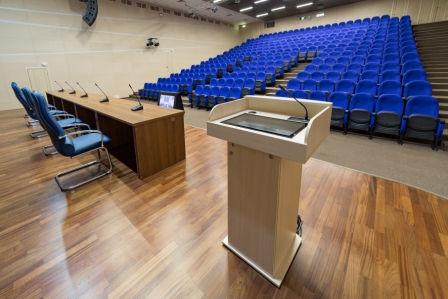

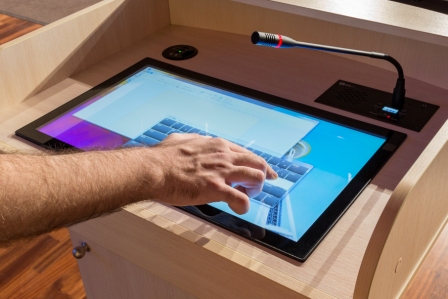

Для докладчиков была спроектирована особая трибуна с интерактивным дисплеем, встроенным пультом и дополнительными интерфейсами для подключения презентационных устройств делегатов.
|
|
|
Неважно, какой именно аппарат будет у докладчика: смартфон на iOS, планшет на Android или ноутбук на Windows — информация будет транслироваться одинаково легко.

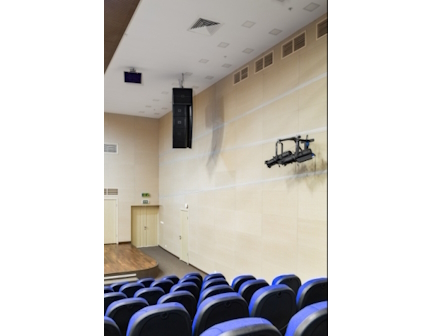

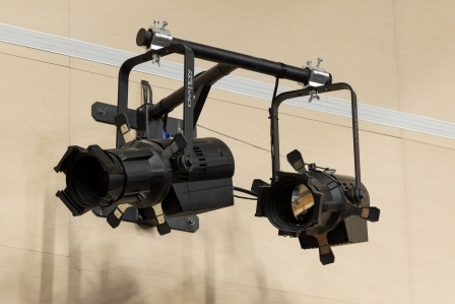

Для освещения сцены были использованы концертные светодиодные прожекторы Chauvet с заполняющим и рисующим светом. Система освещения управляется по интерфейсу DMX.
|
|
|

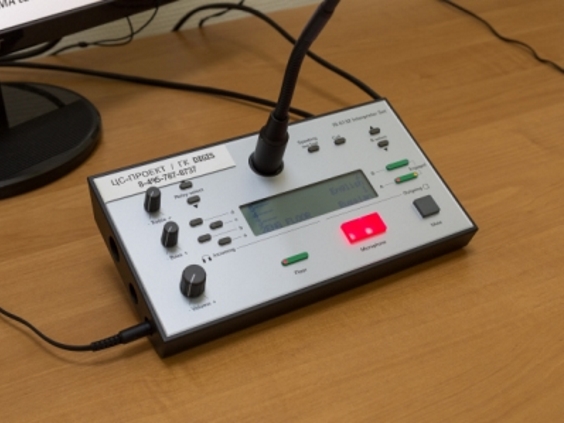

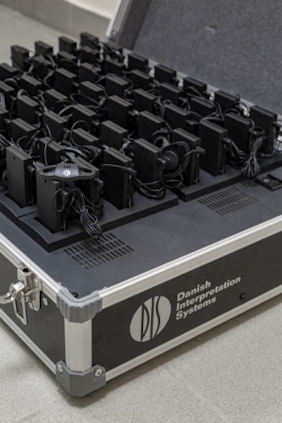

Для организации обсуждений мы использовали топовую цифровую конференц-систему Shure DSC 6000. Поскольку сотрудникам ГКБ часто приходится общаться с иностранными коллегами, DSC 6000 была дополнительно укомплектована системой синхронного перевода с инфракрасными передатчиками.
|
|
|
Это оптимальный вариант для мероприятий, в которых одновременно участвуют несколько сотен человек. Инфракрасные системы не подвержены радиопомехам и легко обеспечивают трансляцию многоканального звука.

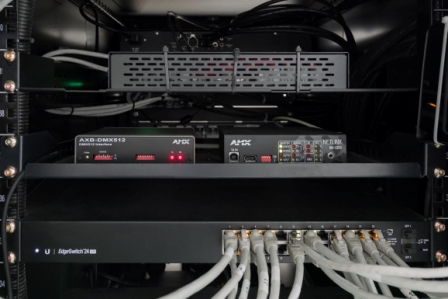

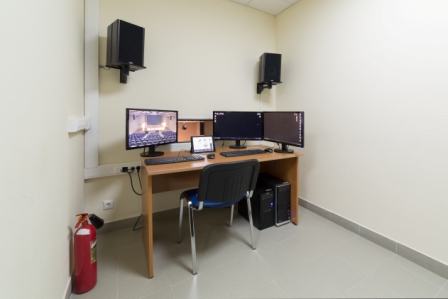

Все подсистемы конференц-зала управляются с помощью контроллера и ПО AMX, что значительно упрощает работу сотрудников больницы.
Итог
Городская клиническая больница из просто лечебного учреждения превратилась в важный узел глобальной медицинско-информационной сети. Ранее конференц-зал не был подключён к федеральной медиа-сети Минздрава. Теперь больница обеспечена не только этим подключением, но и полноценным выходом в Интернет — сейчас даже прямая трансляция конференций на Youtube не является проблемой.
Новое оборудование легко позволяет провести экстренный врачебный консилиум со специалистами из разных стран или передать видеосигнал непосредственно из операционной на другой континент.
При этом техника не станет простаивать в ожидании таких редких случаев. Конференц-зал будет постоянно использоваться в нормальном повседневном режиме: совещания, собрания трудового коллектива, научно-практические выступления, обучение персонала и т. п.
Одно из ключевых медучреждений Москвы, ежегодно обслуживающее 50 тысяч пациентов, вышло на новый уровень — получился настоящий прыжок из 80-х годов XX века в 2016 год. И это стало возможным благодаря грамотно подобранному и установленному оборудованию.
Слово заказчику
«Выражаю благодарность сотрудникам компании «ЦС Проект», входящей в ГК DIGIS, за высокий профессионализм, терпение и упорство, проявленные при создании аудиовизуального комплекса в конференц-зале нашей больницы.
Созданный комплекс конференц-зала позволяет решать массу рабочих и организационных вопросов, связанных с нашей непростой профессиональной деятельностью.
Аудиовизуальный комплекс оснащён самым современным оборудованием и очень радует сотрудников нашей больницы и её посетителей».
Главный врач ГКБ № 12
Саликов А.В.
